壓鑄加工是一種常用于批量生產(chǎn)復(fù)雜零件手板模型的制造工藝，以下是關(guān)于它的詳細(xì)介紹：

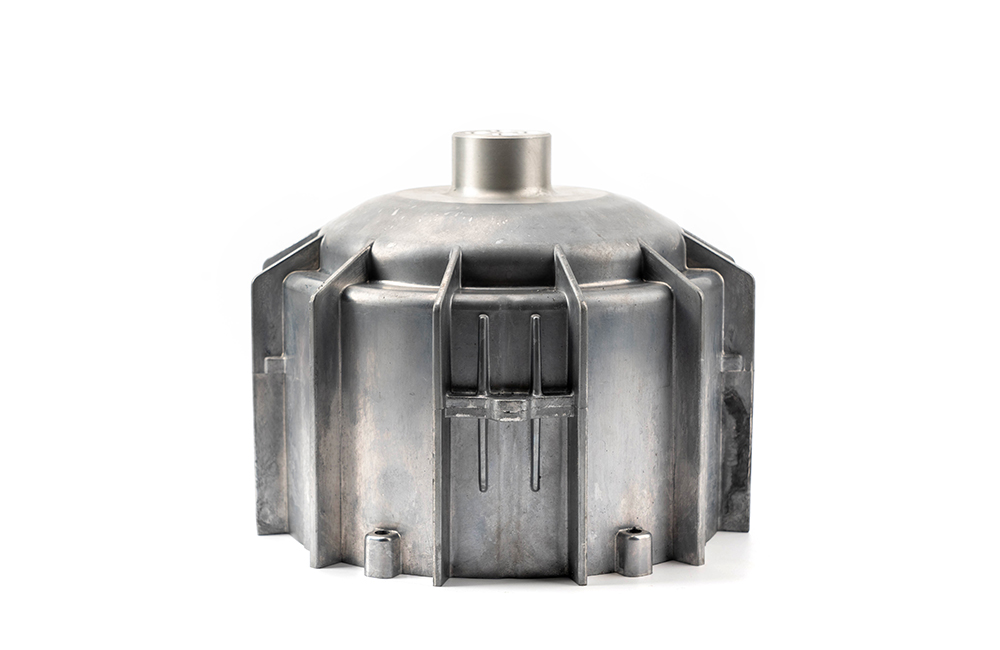

一、壓鑄加工的原理

壓鑄是將熔融狀態(tài)的金屬在高壓下高速填充到模具型腔內(nèi)，并在一定壓力下結(jié)晶凝固形成鑄件的一種成型方法。其原理是利用高壓力使金屬液迅速充滿復(fù)雜的模具型腔，在壓力作用下，金屬能夠更好地貼合模具的形狀，從而復(fù)制出精細(xì)的結(jié)構(gòu)。

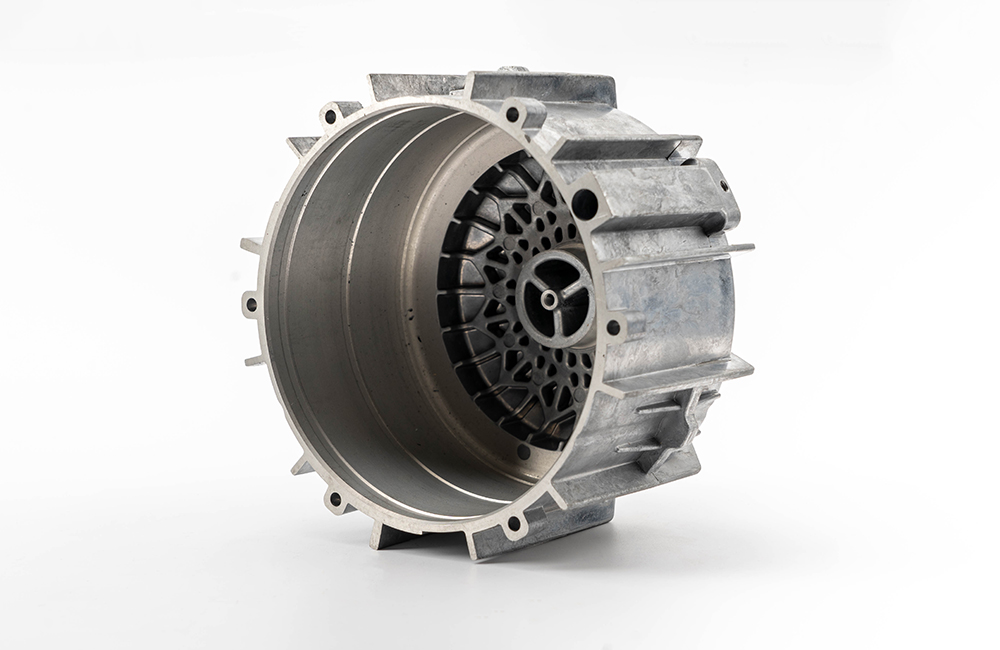

二、壓鑄加工復(fù)雜零件手板模型的優(yōu)勢

高精度

能夠生產(chǎn)出尺寸精度高、表面粗糙度低的手板模型。由于壓鑄過程中金屬是在高壓下成型，可以確保零件的尺寸精度達(dá)到較高水平，一般尺寸公差可以控制在±0.1mm以內(nèi)，對于一些精密復(fù)雜的零件，如電子設(shè)備外殼、汽車零部件等，能夠滿足其對尺寸和形狀的嚴(yán)格要求。

復(fù)雜結(jié)構(gòu)成型能力強(qiáng)

可以制造具有復(fù)雜內(nèi)部結(jié)構(gòu)和外形的手板模型。無論是帶有復(fù)雜的凹槽、凸臺、螺紋孔還是薄壁結(jié)構(gòu)，壓鑄都能夠一次性成型。例如，一些具有復(fù)雜冷卻通道或加強(qiáng)結(jié)構(gòu)的汽車零部件手板，通過壓鑄可以輕松實現(xiàn)。

生產(chǎn)效率高

一旦模具準(zhǔn)備好，壓鑄可以快速地生產(chǎn)出大量的手板模型。相比于其他一些成型方法，如手工制作或CNC加工（在某些情況下），壓鑄能夠在較短的時間內(nèi)完成復(fù)雜零件的制造，適合小批量生產(chǎn)手板模型。

材料選擇多樣

適用于多種金屬材料，如鋁合金、鋅合金、鎂合金、銅合金等。不同的金屬材料具有不同的性能特點，可以根據(jù)手板模型的用途和要求選擇合適的材料。例如，鋁合金具有良好的強(qiáng)度和輕量化特性，常用于航空航天、汽車等領(lǐng)域的手板模型；鋅合金則具有較好的流動性和表面質(zhì)量，適用于制造外觀要求較高的零件。

三、壓鑄加工復(fù)雜零件手板模型的流程

模具設(shè)計與制造

設(shè)計：根據(jù)手板模型的形狀、尺寸和結(jié)構(gòu)要求，使用專業(yè)的模具設(shè)計軟件（如Pro/E、UG等）進(jìn)行模具設(shè)計。設(shè)計時需要考慮模具的分型面、澆注系統(tǒng)、頂出機(jī)構(gòu)等因素，以確保金屬液能夠順利填充型腔并且零件能夠順利脫模。

制造：模具制造通常采用數(shù)控加工（CNC）、電火花加工（EDM）等工藝。CNC加工可以精確地加工出模具的型腔和各種結(jié)構(gòu)，而EDM則適用于加工一些細(xì)小、復(fù)雜的結(jié)構(gòu)，如模具中的花紋、異形孔等。制造完成后，需要對模具進(jìn)行調(diào)試和優(yōu)化，檢查模具的開合是否順暢、澆注系統(tǒng)是否合理等。

材料準(zhǔn)備

根據(jù)所選的金屬材料，準(zhǔn)備合適的金屬原料。如果是鋁合金，需要將鋁錠熔化并根據(jù)合金成分添加相應(yīng)的微量元素，然后進(jìn)行精煉和除氣處理，以獲得高質(zhì)量的鋁合金液。對于鋅合金和鎂合金等材料，也需要進(jìn)行類似的預(yù)處理，去除雜質(zhì)和氣體，保證金屬液的質(zhì)量。

壓鑄成型

預(yù)熱模具：在壓鑄之前，需要將模具預(yù)熱到一定的溫度，以防止金屬液在進(jìn)入型腔后過快冷卻，影響成型效果。不同材料的模具預(yù)熱溫度有所不同，例如鋁合金壓鑄模具的預(yù)熱溫度一般在150 – 250℃之間。

澆注金屬液：將經(jīng)過處理的金屬液倒入壓鑄機(jī)的壓室中，然后通過壓鑄機(jī)的沖頭將金屬液以高速、高壓的方式注入模具型腔中。壓鑄壓力通常在幾兆帕到幾十兆帕之間，注射速度可以達(dá)到每秒數(shù)米甚至數(shù)十米。

保壓與冷卻：金屬液充滿型腔后，需要保持一段時間的壓力，使零件在壓力下結(jié)晶凝固，以減少內(nèi)部的氣孔和缺陷。保壓時間一般為幾秒到幾十秒不等。隨后，模具開始冷卻，冷卻方式可以是自然冷卻、水冷或風(fēng)冷等。冷卻速度對零件的性能和質(zhì)量也有一定的影響，需要根據(jù)具體情況進(jìn)行控制。

后處理

脫模：當(dāng)零件冷卻到一定溫度后，通過模具的頂出機(jī)構(gòu)將零件從模具中推出。對于一些結(jié)構(gòu)復(fù)雜的零件，可能需要設(shè)計特殊的頂出方式，以確保零件能夠順利脫模而不損壞。

修整與加工

去除毛刺：壓鑄成型后的零件可能會在邊緣或某些部位產(chǎn)生毛刺，需要使用手工工具（如銼刀、砂紙）或機(jī)械方法（如振動研磨機(jī)）去除毛刺。

表面處理：根據(jù)手板模型的要求，可以對零件表面進(jìn)行拋光、電鍍、噴涂等處理，以提高其外觀質(zhì)量和耐腐蝕性。例如，對于一些外觀要求較高的鋁合金手板模型，可以進(jìn)行陽極氧化處理，增加其表面的硬度和美觀度。

檢驗與質(zhì)量控制

外觀檢查：檢查零件的表面是否有缺陷，如氣孔、縮松、裂紋、變形等。這些缺陷可能會影響手板模型的性能和外觀，需要及時修復(fù)或報廢有缺陷的零件。

尺寸測量：使用卡尺、千分尺、三坐標(biāo)測量儀等量具對零件的尺寸進(jìn)行測量，確保其符合設(shè)計要求。對于一些高精度的手板模型，尺寸誤差需要控制在極小范圍內(nèi)。

性能測試：根據(jù)零件的使用要求，可能還需要進(jìn)行一些性能測試，如強(qiáng)度測試、硬度測試、密封性測試等。例如，對于一些承受較大壓力的汽車零部件手板模型，需要進(jìn)行壓力測試，以保證其在實際使用中的安全性。

綜上所述，壓鑄加工復(fù)雜零件手板模型具有高精度、復(fù)雜結(jié)構(gòu)成型能力強(qiáng)、生產(chǎn)效率高和材料選擇多樣等優(yōu)勢。通過合理的模具設(shè)計與制造、材料準(zhǔn)備、壓鑄成型及后處理流程，可以高效地生產(chǎn)出滿足設(shè)計要求的高質(zhì)量手板模型。
