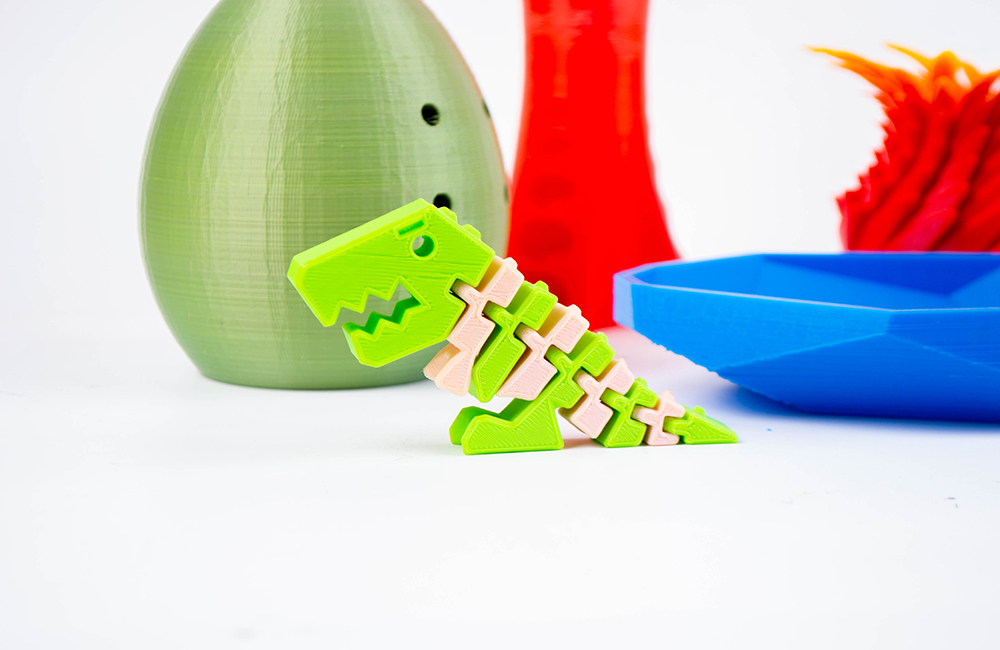

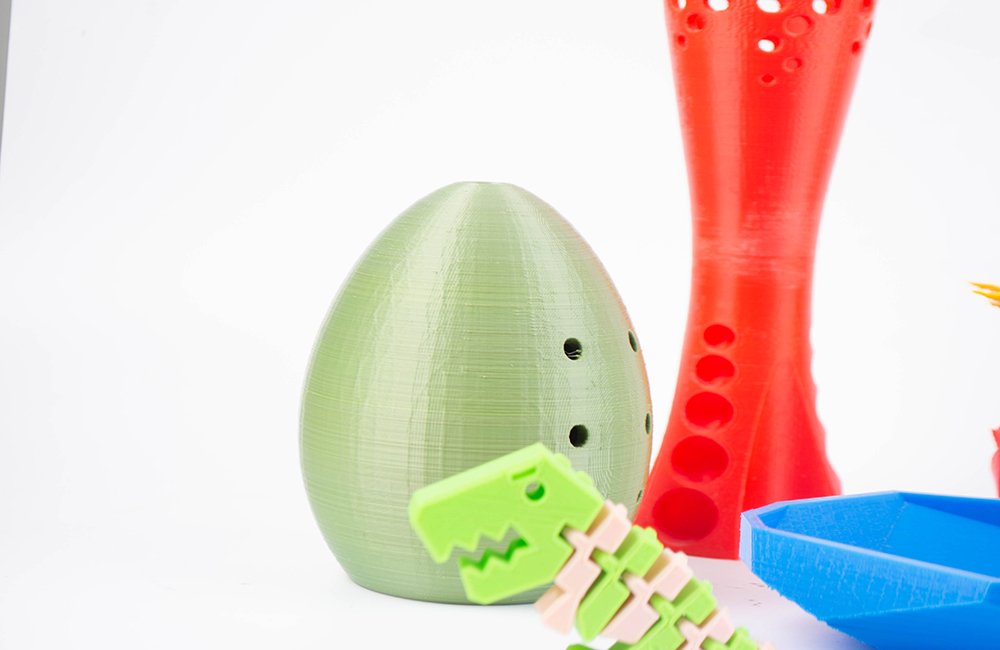

FDM（熔融沉積成型）打印是一種常見的3D打印技術，非常適合用于制作玩具拼圖手板模型。以下是關于FDM打印玩具拼圖手板模型的詳細介紹：

一、FDM打印技術原理

基本原理：FDM是將絲狀熱塑性材料（如ABS、PLA等）加熱熔化后，通過噴頭擠出并按照預設的路徑和模型形狀逐層堆積固化，最終構建出三維物體。在打印過程中，噴頭沿著X、Y軸平面移動，工作臺則沿著Z軸垂直移動，層層疊加材料，直至完成整個模型的打印。

二、玩具拼圖手板模型設計要點

安全性設計

由于玩具是供兒童玩耍的，在設計拼圖手板模型時，應確保沒有尖銳邊角、小零件等可能對兒童造成危險的元素。例如，將邊角設計成圓潤的弧形，避免孩子在玩耍過程中刮傷；對于較小的零件，可以設計卡扣或連接結構，防止其脫落被孩子誤食。

趣味性與教育性結合

主題選擇：可以選擇孩子們感興趣的卡通形象、動物、交通工具等主題，增加玩具的吸引力。比如設計一套迪士尼卡通人物的拼圖手板，孩子們可以在拼搭過程中認識不同的卡通角色，激發他們的想象力和創造力。

功能設計：除了簡單的拼搭功能外，還可以添加一些互動元素，如旋轉部件、可開合的機關等，讓孩子們在玩耍的過程中探索和學習。例如，設計一個帶有風車的拼圖手板，當孩子完成拼搭并轉動風車時，可以觀察風車的轉動，了解風力發電的基本原理。

零件數量與復雜度

考慮到兒童的年齡和動手能力，零件數量應適中，不宜過多或過少。對于年齡較小的孩子，零件數量可以少一些，形狀簡單明了，便于他們理解和操作；而對于年齡稍大的孩子，可以適當增加零件數量和復雜度，挑戰他們的空間思維和動手能力。例如，為3 – 4歲兒童設計的拼圖手板模型，零件數量可以在5 – 10個左右；而為6 – 8歲兒童設計的，零件數量則可以增加到15 – 25個。

三、材料選擇

常用材料

ABS（丙烯腈 – 丁二烯 – 苯乙烯共聚物）：具有強度高、韌性好、尺寸穩定性強等優點，適合打印較為復雜和需要一定強度的拼圖手板模型。但是，ABS材料在打印過程中可能會產生刺激性氣味，需要在通風良好的環境中打印。

PLA（聚乳酸）：是一種生物可降解材料，環保無毒，打印時氣味較小，適合在室內環境中使用。PLA材料的打印溫度相對較低，容易操作，且打印出的模型表面光滑度較好。不過，PLA材料的韌性相對較差，不耐高溫，如果需要打印一些對強度要求較高的零件，可能需要進行后處理增強其性能。

材料顏色選擇

根據玩具的主題和設計需求選擇合適的顏色。明亮、鮮艷的顏色更容易吸引孩子們的注意力，如紅色、藍色、黃色等。也可以根據不同的零件功能或角色特點選擇不同的顏色，幫助孩子們更好地區分和識別零件。例如，在設計一個動物園主題的拼圖手板時，可以用棕色代表大象、老虎等動物的身體，用綠色代表樹木等場景元素。

四、打印過程與參數設置

切片軟件設置

在使用FDM打印機打印之前，需要將設計好的3D模型導入到切片軟件中進行切片處理。切片軟件會將模型沿Z軸方向切成一層一層的薄片，并生成相應的打印指令。在切片過程中，可以設置層厚、填充密度、打印速度、打印溫度等參數。

層厚：層厚越小，打印出的模型表面越光滑，但打印時間會相應增加。一般來說，對于玩具拼圖手板模型，層厚可以設置在0.1 – 0.3mm之間。

填充密度：填充密度決定了模型內部的填充程度，一般在20% – 100%之間選擇。對于不需要承受太大力量的玩具模型，可以適當降低填充密度，以節省材料和打印時間。

打印速度：打印速度越快，打印時間越短，但可能會導致模型質量下降，出現層與層之間粘合不牢等問題。通常，打印速度可以根據打印機的性能和材料特性進行適當調整，一般初始速度可以設置在30 – 60mm/s之間。

打印溫度：打印溫度需要根據所選材料的熔點和特性來確定。對于ABS材料，打印溫度一般在230 – 270℃之間；對于PLA材料，打印溫度一般在180 – 220℃之間。同時，還需要設置熱床溫度，以保證模型在打印過程中能夠平整地附著在打印平臺上。對于ABS材料，熱床溫度一般在80 – 110℃之間；對于PLA材料，熱床溫度一般在40 – 60℃之間。

打印過程注意事項

平臺校準：在打印前，必須確保打印平臺的平整度和水平度。如果平臺不平整或不水平，會導致模型底部出現翹邊、無法附著等問題?？梢酝ㄟ^校準平臺或使用一張紙來檢查平臺是否平整。

噴頭清潔：定期清潔噴頭，防止材料殘留堵塞噴頭?？梢允褂脤ｉT的噴頭清潔工具或手動將噴頭加熱至一定溫度后，用紙巾或鑷子清除噴頭內的雜質。

環境控制：FDM打印過程中，材料受環境溫度和濕度的影響較大。最好在溫度穩定、濕度適中的環境中進行打印。一般來說，環境溫度應保持在15 – 35℃之間，濕度應控制在30% – 60%之間。

五、后處理工藝

去除支撐結構

在打印一些有懸垂部分或復雜結構的模型時，需要添加支撐結構來保證打印的順利進行。打印完成后，需要將支撐結構去除?？梢允褂眉舻?、鑷子等工具小心地去除支撐結構，注意不要損壞模型本身。對于一些難以去除的支撐結構，可以將模型浸泡在溫水中一段時間，使支撐結構軟化后再進行去除。

打磨與拋光

打印出的模型表面可能會存在一些層紋、毛刺等瑕疵，需要進行打磨和拋光處理?？梢允褂蒙凹?、銼刀等工具對模型表面進行打磨，從粗砂紙開始，逐漸過渡到細砂紙，直到模型表面光滑為止。然后，可以使用拋光膏或牙膏等對模型進行進一步拋光，提高模型的表面光潔度。

上色與涂裝

根據設計需求，可以為玩具拼圖手板模型上色和涂裝。可以使用顏料、噴漆、馬克筆等工具進行上色。在上色前，需要確保模型表面已經打磨平整、無油污和灰塵?？梢韵韧可弦粚拥灼?，待底漆干燥后再進行面漆的涂抹。注意上色時要均勻、薄涂多層，避免出現流漆、色差等問題。
