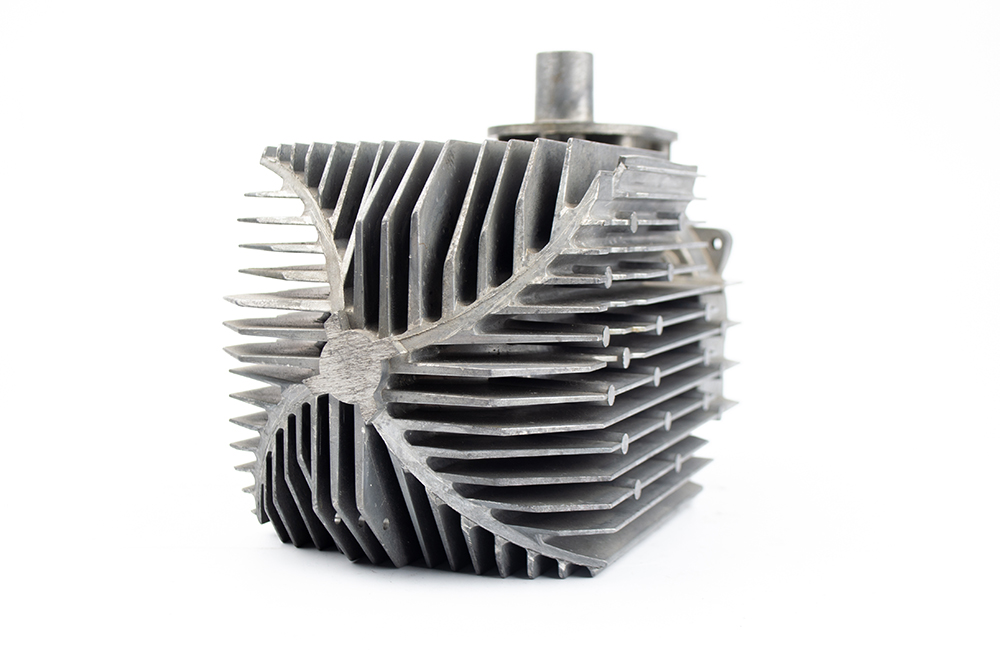

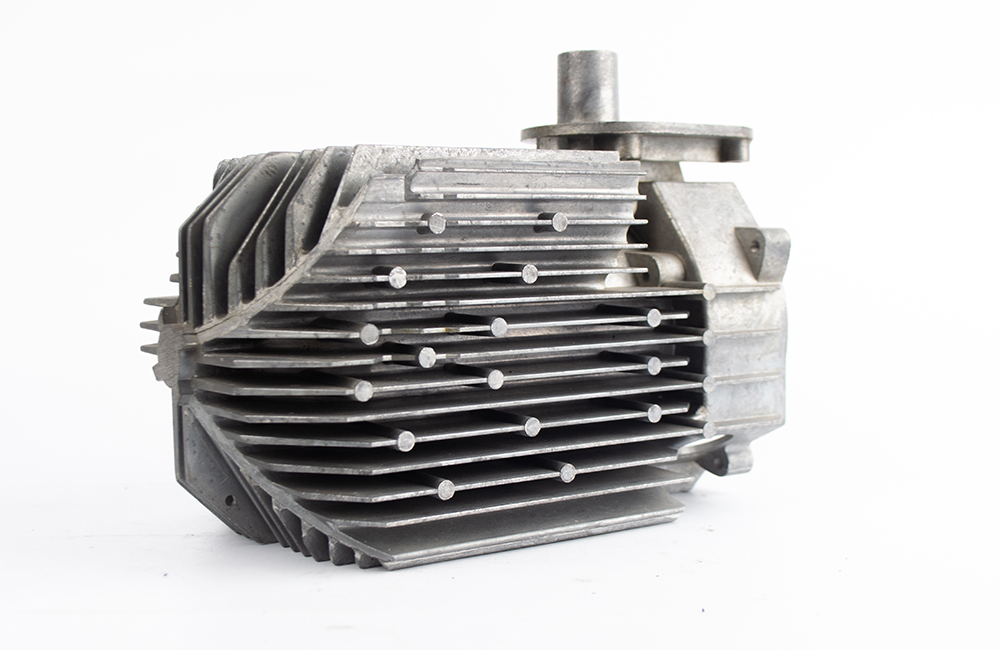

壓鑄加工是一種高效、精確的金屬成型工藝，特別適用于生產(chǎn)復雜形狀和精細結構的零件。當涉及到復雜散熱器模型的壓鑄加工時，這個過程變得尤為關鍵，因為散熱器往往具有復雜的幾何形狀和內部結構，以優(yōu)化散熱性能。以下是關于壓鑄加工復雜散熱器模型的詳細步驟和技術要點：

一、前期準備

模具設計與制造

設計考慮因素：根據(jù)散熱器的使用要求、散熱性能指標以及安裝環(huán)境等，設計模具。對于復雜形狀的散熱器，如樹枝狀、針鰭狀等，需要精準地規(guī)劃模具的型腔布局，確保能夠完整、清晰地復制散熱器的細節(jié)特征。同時，要考慮材料的收縮率，保證壓鑄出來的散熱器尺寸符合要求。

模具材料選擇：選用適合壓鑄工藝的模具材料，如H13鋼等熱作模具鋼。這種材料具有良好的熱疲勞抗性、耐磨性和高溫強度，能夠承受壓鑄過程中的高溫和高壓，保證模具的使用壽命和壓鑄質量。

模具加工精度：利用高精度的加工設備，如高速銑床、電火花加工機床等，對模具進行加工。確保模具的型腔尺寸精度、表面粗糙度等達到設計要求，一般來說，型腔尺寸公差應控制在±0.05mm以內，表面粗糙度Ra不超過0.8μm，以保證散熱器的表面質量和尺寸精度。

壓鑄材料選擇

材料類型：常用的壓鑄材料有鋁合金、鋅合金等。鋁合金具有良好的導熱性、較輕的重量和較好的耐腐蝕性，適用于大多數(shù)散熱器應用；鋅合金則具有較低的熔點和較好的流動性，適用于制造形狀復雜、薄壁結構的散熱器。

材料質量控制：嚴格檢查原材料的質量，包括材料的化學成分、純度等。例如，鋁合金中的主要合金元素含量應控制在標準范圍內，雜質含量要低，以避免在壓鑄過程中產(chǎn)生氣孔、夾渣等缺陷，影響散熱器的性能和質量。

二、壓鑄過程

壓鑄機參數(shù)設置

壓力控制：根據(jù)散熱器的形狀、尺寸和復雜度，合理設置壓鑄機的壓射壓力和增壓壓力。對于復雜形狀的散熱器，一般需要較高的壓力來保證金屬液能夠充滿模具的各個角落。通常，壓射壓力可設置在80 – 120MPa，增壓壓力可達到200 – 250MPa。

溫度控制：精確控制壓鑄過程中的溫度，包括壓鑄機壓室溫度、澆注溫度和模具溫度。鋁合金的澆注溫度一般在620 – 680℃，模具溫度保持在200 – 250℃；鋅合金的澆注溫度約為420 – 480℃，模具溫度在150 – 200℃。合適的溫度有助于金屬液的流動和填充，減少缺陷的產(chǎn)生。

速度控制：調整壓鑄過程中的壓射速度和充填速度。對于具有薄壁結構的散熱器部分，應采用較快的壓射速度，以確保金屬液能夠迅速填充型腔，避免產(chǎn)生冷隔、欠鑄等缺陷。但在金屬液接近充滿型腔時，要適當降低速度，以減少卷氣和濺沫的產(chǎn)生。

涂料使用

涂料選擇：針對散熱器的材料和模具材料，選擇合適的壓鑄涂料。涂料應具有良好的潤滑性、隔熱性和耐金屬液沖刷性。例如，對于鋁合金散熱器，可選用以石墨為主要成分的涂料，能夠有效防止鋁合金與模具之間的粘連，提高鑄件的表面質量。

涂料涂抹方式：采用噴涂、刷涂等方式將涂料均勻地涂抹在模具型腔表面。注意涂料的厚度要適中，過厚可能會導致鑄件表面出現(xiàn)縮痕、氣泡等缺陷，過薄則起不到應有的作用。一般涂料厚度控制在0.1 – 0.2mm為宜。

三、后期處理

去毛刺和飛邊處理

機械去毛刺：使用砂紙、銼刀等工具去除散熱器表面的毛刺和飛邊。對于一些難以用手工工具處理的部位，可采用振動研磨機或磁力研磨機進行處理，使散熱器表面光滑平整。在去毛刺過程中，要注意避免損傷散熱器的表面和結構。

化學去毛刺：對于一些復雜的內部通道或有精細結構的散熱器，可采用化學去毛刺的方法。利用化學溶液的腐蝕性，將毛刺溶解去除。但要注意控制化學溶液的濃度、溫度和處理時間，以免對散熱器本體造成腐蝕。

表面處理

清洗：在去毛刺后，要對散熱器進行徹底清洗，去除表面的油污、殘留的涂料、金屬屑等雜質?？刹捎没瘜W清洗劑進行清洗，然后用清水沖洗干凈，確保散熱器表面干凈整潔。

涂裝或陽極氧化處理：根據(jù)散熱器的使用環(huán)境和外觀要求，進行適當?shù)谋砻嫣幚?。涂裝可以提供良好的裝飾效果和防護性能，如噴涂耐高溫的絕緣漆等；陽極氧化處理則可以提高鋁合金散熱器的表面硬度、耐磨性和耐腐蝕性，氧化膜厚度可根據(jù)需要控制在5 – 20μm之間。

質量檢測

尺寸檢測：使用卡尺、千分尺、三坐標測量儀等量具對散熱器的關鍵尺寸進行檢測，確保其符合設計要求。對于具有復雜形狀的散熱器，要重點檢測其安裝尺寸、接口尺寸等部位的精度，尺寸公差一般應控制在設計尺寸的±0.2 – ±0.5mm范圍內。

性能檢測：對散熱器進行散熱性能測試，模擬實際的工作環(huán)境和散熱條件，檢測散熱器的散熱效率、熱阻等參數(shù)是否符合設計指標。同時，還要進行壓力測試、密封性測試等，確保散熱器在使用過程中不會發(fā)生泄漏等問題。

通過以上步驟和技術要點的把控，可以實現(xiàn)復雜散熱器模型的高質量壓鑄加工，滿足各種應用場景的需求。
