壓鑄加工散熱片的噴漆過程一般包括前期準備、噴漆操作和后期處理三個主要階段，以下是具體步驟：

前期準備

工件檢查：對壓鑄加工后的散熱片進行全面檢查，查看是否有表面缺陷，如氣孔、砂眼、飛邊、毛刺等。對于存在的問題，需要進行相應的修復處理，如使用砂紙、銼刀等工具對毛刺、飛邊進行打磨修整，確保散熱片表面平整光滑。

除油脫脂：采用有機溶劑（如丙酮、汽油等）或堿性脫脂劑對散熱片進行清洗，去除表面的油污、油脂和脫模劑等雜質(zhì)。也可使用超聲波清洗設(shè)備，利用超聲波的空化作用增強除油效果，保證表面清潔度。

除銹處理：若散熱片表面有銹跡，可采用酸洗除銹或機械除銹的方法。酸洗除銹是將散熱片浸泡在酸液（如鹽酸、硫酸等）中，去除銹層；機械除銹則是通過噴砂、拋丸等方式，利用高速噴射的砂?；驈椡铔_擊散熱片表面，去除銹跡和氧化皮，使表面形成一定的粗糙度，增加漆層的附著力。

遮蔽保護：對于散熱片上不需要噴漆的部位，如安裝孔、散熱鰭片的某些特定區(qū)域等，使用遮蔽膠帶、遮蔽紙等材料進行仔細遮蔽，防止噴漆時漆料附著在這些部位，影響后續(xù)的裝配和使用。

噴漆操作

涂料選擇：根據(jù)散熱片的使用環(huán)境、性能要求等因素選擇合適的涂料。例如，在高溫環(huán)境下使用的散熱片，可選擇耐高溫漆；需要良好防腐性能的，可選用環(huán)氧漆等。同時，根據(jù)設(shè)計要求確定涂料的顏色和光澤度。

涂料調(diào)配：按照涂料產(chǎn)品說明書的要求，將涂料與相應的稀釋劑、固化劑等進行準確配比，并充分攪拌均勻。調(diào)配好的涂料需要進行過濾，去除其中可能存在的雜質(zhì)和顆粒，保證噴漆的質(zhì)量。

噴漆設(shè)備調(diào)試：調(diào)整噴槍的噴嘴口徑、噴涂壓力、噴涂距離等參數(shù)。一般來說，噴嘴口徑在 1.0-1.5mm 之間，噴涂壓力在 0.3-0.5MPa 之間，噴涂距離保持在 150-300mm 左右。具體參數(shù)需根據(jù)涂料的特性和散熱片的表面狀況進行微調(diào)。

噴涂操作：采用空氣噴涂、靜電噴涂等方式進行噴漆?？諝鈬娡渴抢脡嚎s空氣將涂料霧化并噴涂到散熱片表面；靜電噴涂則是通過給涂料顆粒施加電荷，使其在靜電場的作用下均勻地吸附在散熱片表面。噴涂時要保持噴槍與散熱片表面垂直，以均勻的速度移動噴槍，確保漆層厚度均勻一致。一般需要進行 2-3 遍噴涂，每遍噴涂之間要根據(jù)涂料的干燥時間間隔適當時間，通常為 15-30 分鐘。

后期處理

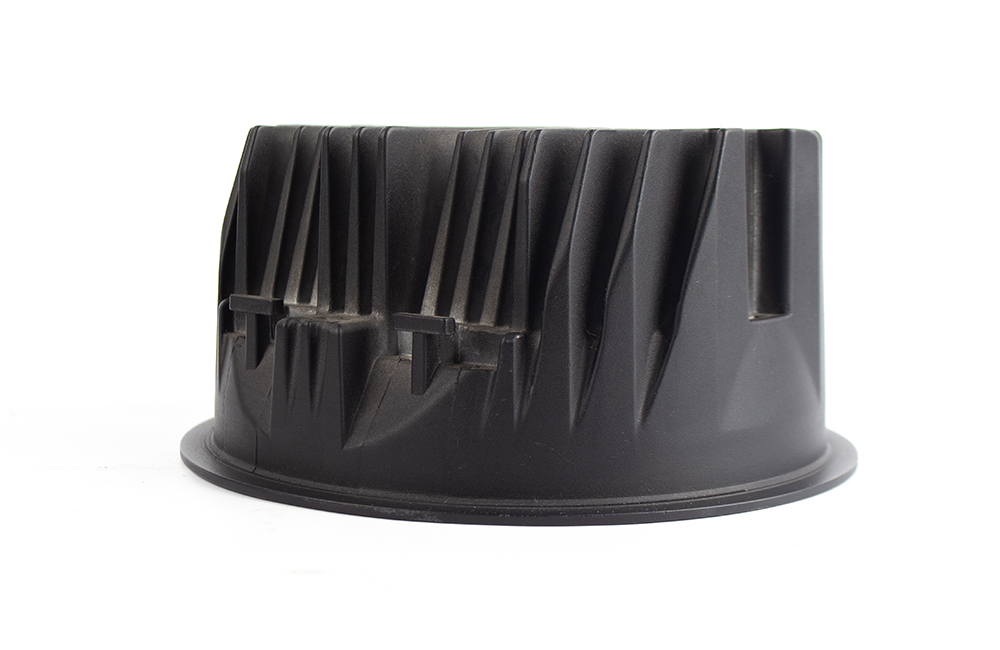

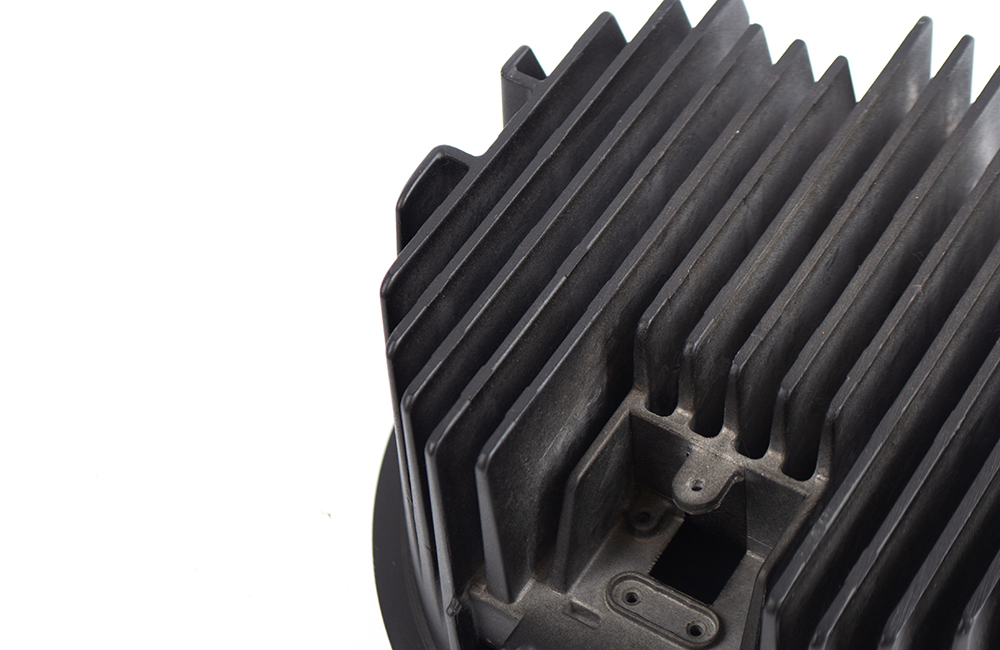

完成噴漆后，需將散熱片放置在合適的環(huán)境中進行干燥固化，具體方法前文已經(jīng)提及，包括自然干燥、加熱干燥和紫外線固化等。干燥固化后還要進行質(zhì)量檢查，檢查是否有流痕、氣泡、橘皮、顆粒、針孔等缺陷，對于存在的缺陷要及時進行修復處理。
