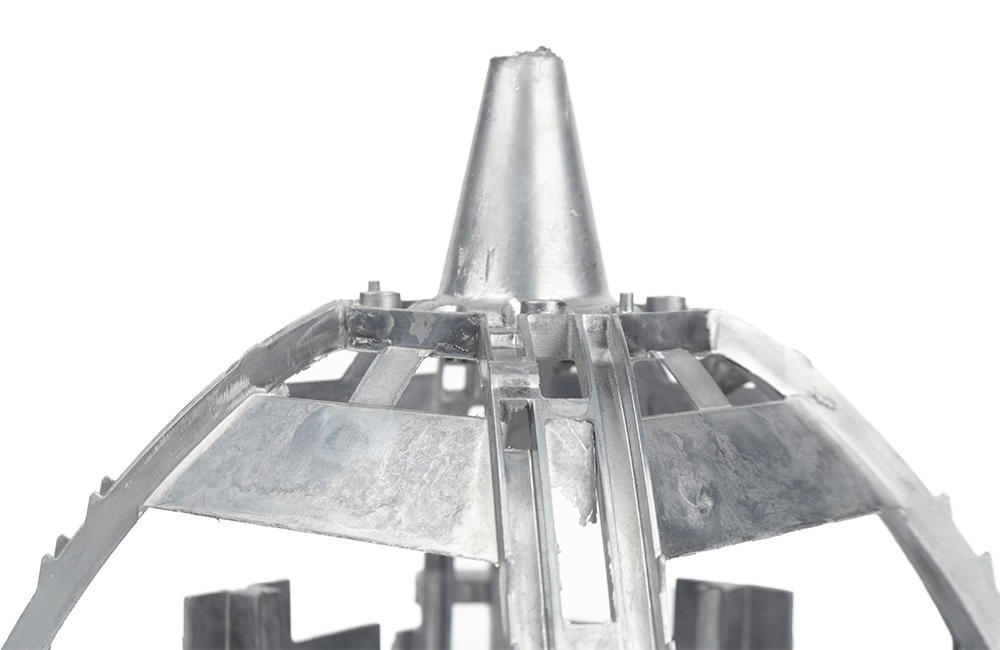

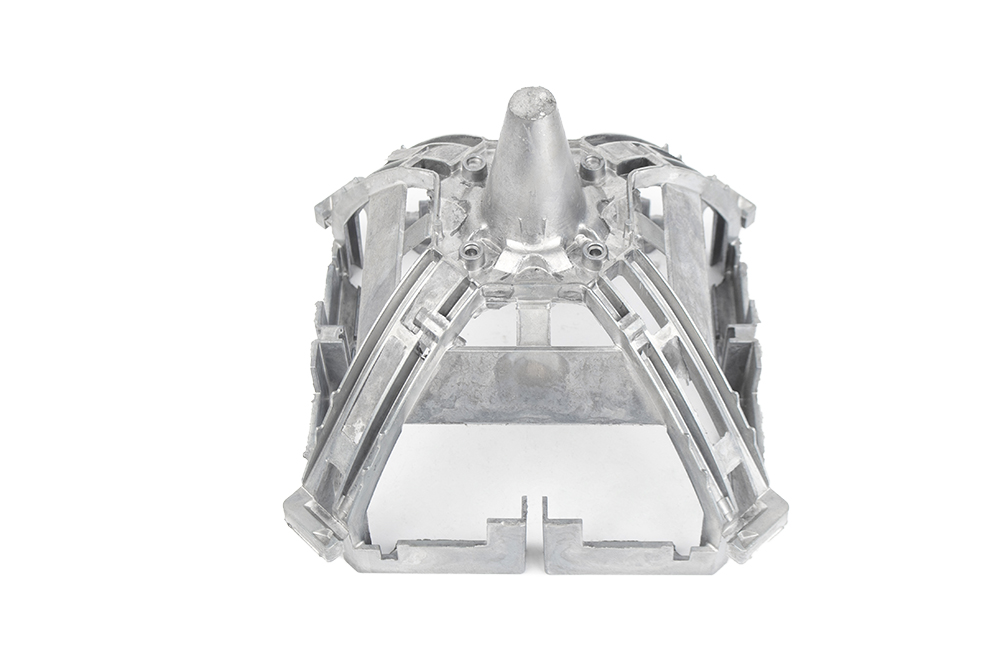

以下是壓鑄加工機(jī)械器材零件手板模型的相關(guān)信息：

設(shè)計(jì)與模具準(zhǔn)備

設(shè)計(jì)：利用 CAD、Pro/E 等專業(yè)三維設(shè)計(jì)軟件，根據(jù)機(jī)械器材零件的實(shí)際需求和功能要求，進(jìn)行精確的三維模型設(shè)計(jì)。設(shè)計(jì)師需要考慮配件的結(jié)構(gòu)強(qiáng)度、安裝方式、與其他部件的配合等因素，確保設(shè)計(jì)的準(zhǔn)確性和合理性。

模具設(shè)計(jì)：根據(jù)產(chǎn)品的三維模型，設(shè)計(jì)壓鑄模具。模具設(shè)計(jì)要考慮到壓鑄工藝的特點(diǎn)，如金屬液的流動(dòng)方向、填充方式、脫模方式等，同時(shí)還要考慮模具的強(qiáng)度、壽命和加工工藝性。模具通常采用高強(qiáng)度合金鋼制造，以保證在高壓、高溫的壓鑄過(guò)程中能夠保持穩(wěn)定的尺寸和形狀，確保鑄件的精度。

模具制造：通過(guò)機(jī)械加工、電火花加工等工藝，將設(shè)計(jì)好的模具圖紙轉(zhuǎn)化為實(shí)際的模具。制造過(guò)程中需要嚴(yán)格控制模具的加工精度，確保模具的各個(gè)部分尺寸精度在規(guī)定范圍內(nèi)，表面粗糙度達(dá)到要求，以保證壓鑄出的手板模型具有良好的外觀和尺寸精度。

材料選擇與熔煉

合金選擇：根據(jù)機(jī)械器材零件手板模型的性能要求，選擇合適的壓鑄合金材料。常用的壓鑄合金有鋁合金、鋅合金和鎂合金等。鋁合金具有密度小、強(qiáng)度高、耐腐蝕等優(yōu)點(diǎn)，適用于對(duì)重量和強(qiáng)度有一定要求的零件；鋅合金具有良好的流動(dòng)性和成型性，成本相對(duì)較低，適用于一些結(jié)構(gòu)復(fù)雜、對(duì)尺寸精度要求較高的配件；鎂合金則具有更高的比強(qiáng)度和比剛度，能夠有效減輕重量，但成本較高，加工工藝難度較大。

熔煉：將所選的合金材料放入熔爐中進(jìn)行加熱熔煉。在熔煉過(guò)程中，需要嚴(yán)格控制溫度和時(shí)間，確保合金材料充分熔化并達(dá)到合適的溫度范圍，同時(shí)要注意防止合金液中的雜質(zhì)和氣體含量過(guò)高，影響鑄件的質(zhì)量。一般來(lái)說(shuō)，鋁合金的熔煉溫度在 700℃-750℃左右，鋅合金的熔煉溫度在 400℃-450℃左右，鎂合金的熔煉溫度在 650℃-700℃左右。

壓鑄過(guò)程

模具預(yù)熱：在壓鑄前，需要將模具預(yù)熱到一定溫度，以減少模具與高溫合金液之間的溫差，避免模具因熱沖擊而產(chǎn)生裂紋，同時(shí)也有利于提高合金液的流動(dòng)性，保證鑄件的成型質(zhì)量。模具預(yù)熱溫度一般根據(jù)合金材料和模具結(jié)構(gòu)的不同而有所差異，通常鋁合金壓鑄模具的預(yù)熱溫度在 150℃-200℃左右，鋅合金壓鑄模具的預(yù)熱溫度在 100℃-150℃左右。

高壓注射：將熔煉好的合金液倒入壓鑄機(jī)的壓室中，然后通過(guò)壓鑄機(jī)的壓射系統(tǒng)，在高壓作用下將合金液快速注入模具型腔中。壓鑄壓力通常在幾十兆帕到幾百兆帕之間，注射速度也非常快，一般在每秒幾米到幾十米之間，這樣可以使合金液在短時(shí)間內(nèi)充滿模具型腔，形成所需的零件形狀。

冷卻凝固：合金液注入模具型腔后，會(huì)在模具的冷卻作用下迅速冷卻凝固。冷卻過(guò)程中，模具的冷卻系統(tǒng)要設(shè)計(jì)合理，確保鑄件各個(gè)部位冷卻均勻，避免出現(xiàn)縮孔、縮松等缺陷。冷卻時(shí)間根據(jù)鑄件的厚度和復(fù)雜程度而定，一般在幾秒鐘到幾十秒鐘之間。

后處理

脫模與去毛刺：冷卻凝固后的鑄件需要從模具中脫出，然后去除鑄件表面的毛刺、飛邊和澆口、冒口等多余部分。脫模過(guò)程要注意避免對(duì)鑄件造成損傷，去毛刺可以采用手工打磨、機(jī)械拋光、化學(xué)腐蝕等方法，使鑄件表面光滑平整，符合設(shè)計(jì)要求。

表面處理：根據(jù)機(jī)械器材零件手板模型的使用要求和外觀要求，對(duì)鑄件進(jìn)行表面處理。常見的表面處理工藝有噴砂、拋丸、電鍍、陽(yáng)極氧化、噴涂等。噴砂和拋丸可以提高鑄件表面的粗糙度，增強(qiáng)涂層的附著力；電鍍可以提高鑄件的耐腐蝕性和耐磨性，同時(shí)還可以改善外觀；陽(yáng)極氧化可以在鋁合金表面形成一層堅(jiān)硬、耐磨、耐腐蝕的氧化膜，提高使用壽命；噴涂可以根據(jù)需要在鑄件表面形成各種顏色和性能的涂層。

熱處理：對(duì)于一些對(duì)力學(xué)性能要求較高的機(jī)械器材零件手板模型，還需要進(jìn)行熱處理。熱處理可以改善鑄件的組織結(jié)構(gòu)，提高其強(qiáng)度、硬度、韌性等力學(xué)性能。例如，鋁合金鑄件常用的熱處理工藝有固溶處理和時(shí)效處理，通過(guò)固溶處理可以使合金元素充分溶解在基體中，然后通過(guò)時(shí)效處理可以使合金元素在基體中析出，形成強(qiáng)化相，從而提高鑄件的力學(xué)性能。

綜上所述，壓鑄加工是一種高效且精密的制造技術(shù)，通過(guò)上述步驟和技術(shù)手段，可以生產(chǎn)出高質(zhì)量的機(jī)械器材零件手板模型，滿足不同領(lǐng)域的需求。
