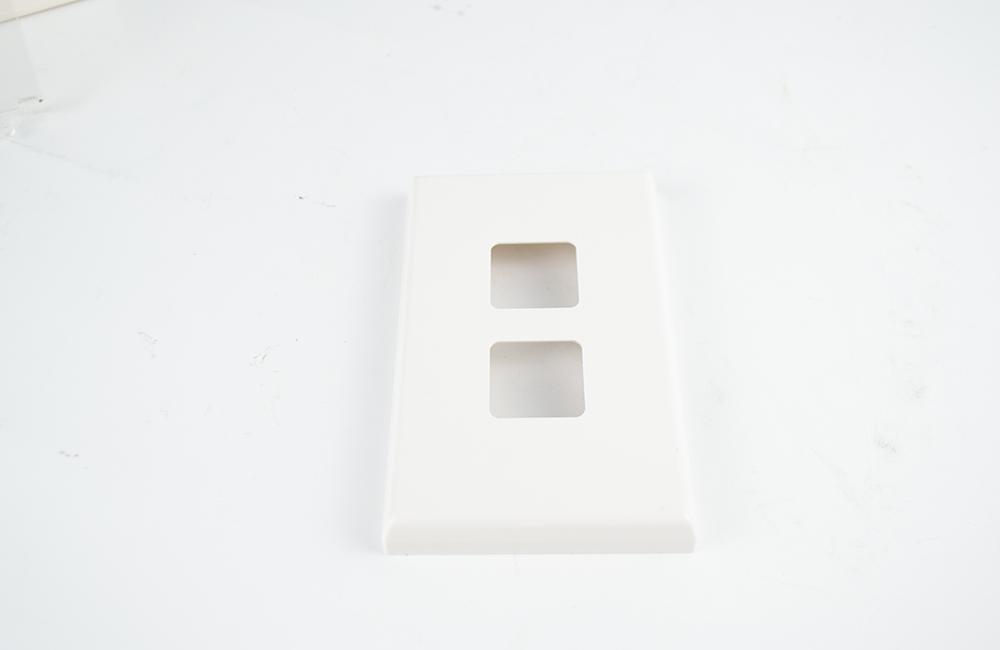

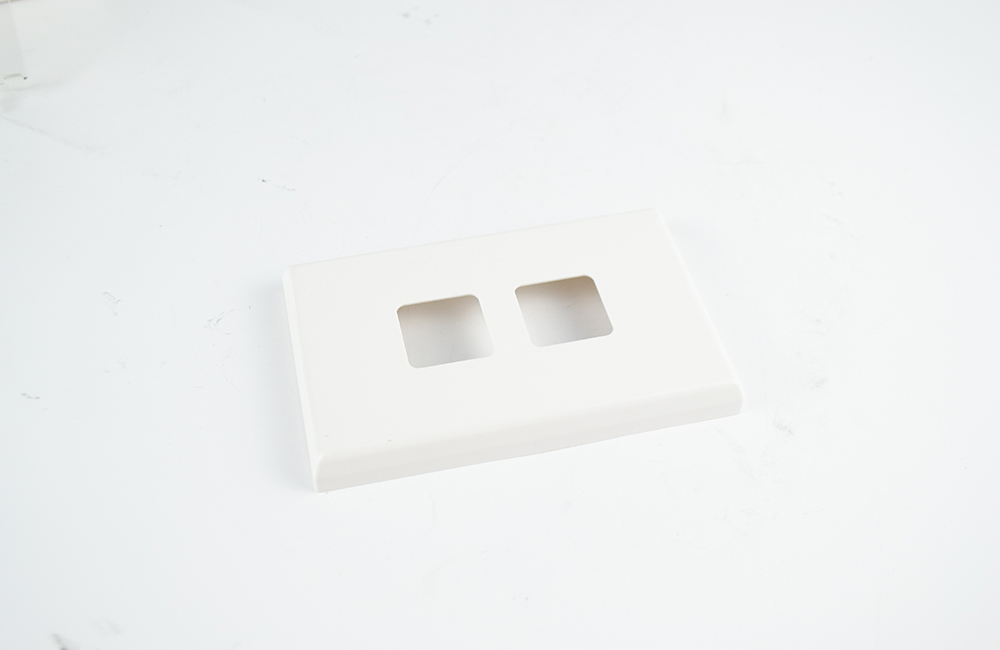

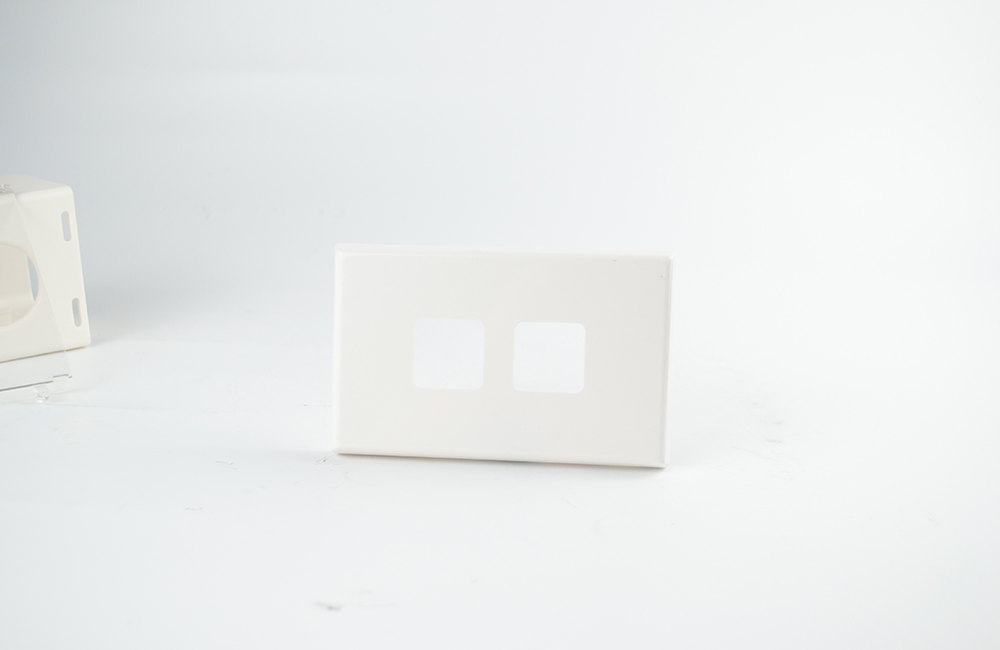

硅膠復模加工電器開關外殼手板是一種常見的手板制作方法，以下是其具體介紹：

優(yōu)點

成本低：對于小批量的電器開關外殼手板制作，硅膠復模的成本相對較低。因為它不需要像傳統(tǒng)注塑模具那樣制作昂貴的鋼模，一套硅膠模具可以生產 20-30 套產品，大大降低了單件產品的模具成本。

周期短：制作硅膠模具的時間相對較短，一般在數(shù)小時至一天內即可完成硅膠模具的制作，能夠快速地得到電器開關外殼手板，加快產品研發(fā)周期。

精度較高：硅膠具有良好的彈性和柔韌性，能夠復制出原型的細節(jié)和尺寸精度，保證電器開關外殼手板的外觀和尺寸符合設計要求，可滿足外觀設計驗證、結構測試等用途。

材料選擇多樣：可以根據(jù)電器開關外殼的具體要求，選擇不同的材料進行澆注，如 ABS、PP、PC、PMMA、pom、軟膠、硅橡膠等，以滿足產品的不同性能需求，如強度、韌性、耐熱性、絕緣性等。

加工流程

制作原型：首先需要通過 CNC 加工、SLA 3D 打印或泥雕等方式制作出電器開關外殼的原型。這個原型應具備準確的外觀、尺寸和細節(jié)，作為后續(xù)制作硅膠模具的基礎。在制作原型時，需要考慮到硅膠模具的脫模問題，因此原型的表面應盡量光滑，避免有過多的倒扣或復雜的結構。

制作硅膠模具：將原型放置在一個合適的容器中，用板子將原型圍住，形成一個模具型腔。然后將真空機抽好真空的液體硅膠倒入模具內，確保硅膠完全覆蓋住原型。接著將模具放入烤箱內烘烤，加速硅膠模具的固化成型。一般固化溫度在 60℃-120℃之間，固化時間根據(jù)硅膠的種類和模具的大小而定，通常需要數(shù)小時。固化完成后，將原型從硅膠模具內取出，此時硅膠模具就制作完成了。

澆注復制：根據(jù)電器開關外殼所需要的材料，將其加熱至液態(tài)后，在真空狀態(tài)下倒入硅膠模具內。澆注時要注意避免產生氣泡，以免影響產品的質量。澆注完成后，將模具放入烘箱或固化爐中，按照材料的固化要求進行加熱固化，使材料在硅膠模具內成型。固化完成后，打開模具，取出復制的電器開關外殼手板。

注意事項

原型質量：原型的質量直接影響到硅膠模具和最終手板的質量。因此，在制作原型時，要確保其尺寸精度、表面質量和細節(jié)符合設計要求，并且要對原型進行充分的打磨和拋光處理，以保證硅膠模具的內表面光滑，便于脫模和復制出高質量的手板。

硅膠材料選擇：不同類型的硅膠材料具有不同的性能特點，如硬度、撕裂強度、伸長率、固化時間等。在選擇硅膠材料時，要根據(jù)電器開關外殼的具體要求和使用環(huán)境來選擇合適的硅膠材料。例如，對于需要較高硬度和強度的電器開關外殼，可以選擇硬度較高的硅膠材料；對于需要良好柔韌性和彈性的外殼，可以選擇低硬度、高伸長率的硅膠材料。

真空處理：在硅膠與固化劑攪拌均勻后以及澆注材料前，都需要進行抽真空排氣泡處理，以避免硅膠模具和復制產品中出現(xiàn)氣泡，影響其外觀和性能。抽真空的時間不宜過長，一般控制在幾分鐘至十幾分鐘之間，以免硅膠過早固化。

模具保養(yǎng)：硅膠模具在使用過程中需要注意保養(yǎng)，以延長其使用壽命。在每次使用后，要及時清理模具內的殘留材料和雜質，并涂上適量的脫模劑，以便下次脫模。此外，硅膠模具應存放在干燥、陰涼的地方，避免陽光直射和高溫環(huán)境，防止硅膠老化和變形。
