模具設(shè)計(jì)

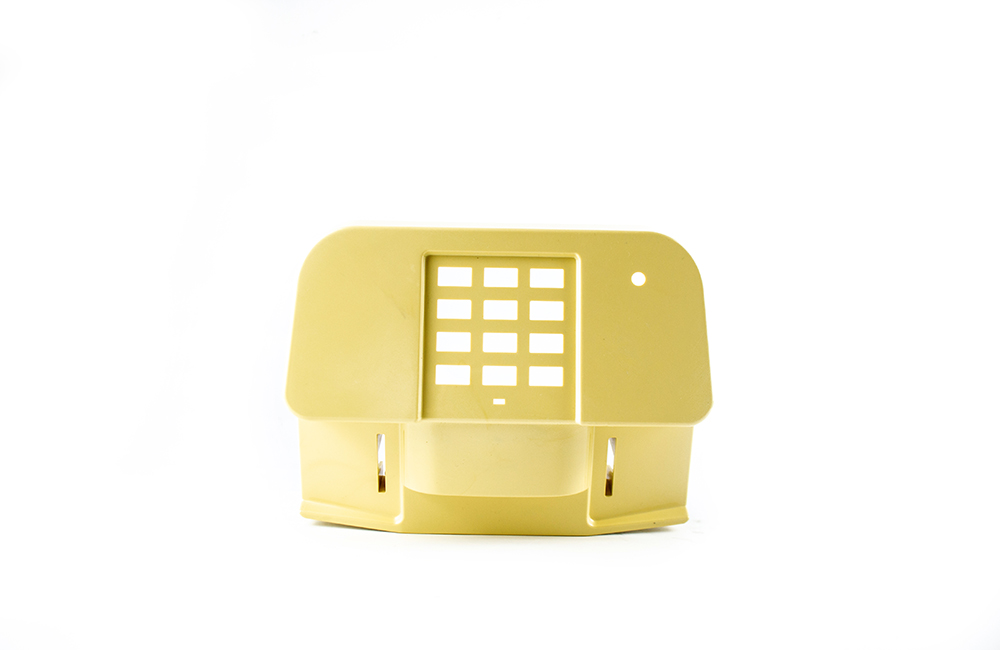

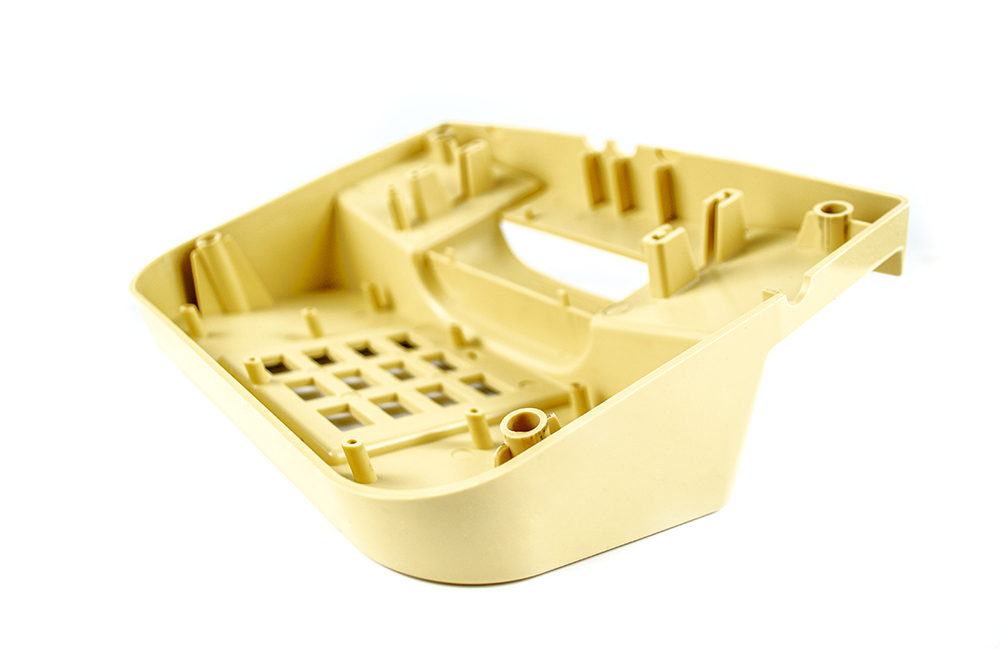

產(chǎn)品分析：對(duì)臺(tái)式電話(huà)機(jī)模型的形狀、尺寸、精度要求、外觀要求等進(jìn)行詳細(xì)分析。例如，電話(huà)機(jī)的按鍵、聽(tīng)筒、機(jī)身等不同部位的形狀和尺寸各異，精度要求也不盡相同，這些都需要在模具設(shè)計(jì)時(shí)充分考慮。

分型面設(shè)計(jì)：合理選擇分型面，以便于塑件的脫模。對(duì)于臺(tái)式電話(huà)機(jī)模型，可能會(huì)根據(jù)其外形特點(diǎn)和結(jié)構(gòu)，選擇在電話(huà)機(jī)的側(cè)面或底面等位置設(shè)置分型面，確保在開(kāi)模時(shí)塑件能夠順利取出。

澆注系統(tǒng)設(shè)計(jì)：包括主流道、分流道和澆口的設(shè)計(jì)。主流道的尺寸和形狀要能夠保證塑料熔體順利進(jìn)入模具；分流道的布局應(yīng)盡量平衡，使塑料熔體能夠均勻地流向各個(gè)型腔；澆口的位置和大小則直接影響塑件的外觀質(zhì)量和成型效果，對(duì)于電話(huà)機(jī)模型的外觀表面，應(yīng)選擇合適的澆口位置，避免出現(xiàn)熔接痕等缺陷。

冷卻系統(tǒng)設(shè)計(jì)：由于注塑成型過(guò)程中冷卻時(shí)間占比較大，合理的冷卻系統(tǒng)設(shè)計(jì)可以提高生產(chǎn)效率和塑件質(zhì)量。對(duì)于臺(tái)式電話(huà)機(jī)模型，可根據(jù)其壁厚和形狀特點(diǎn)，在模具內(nèi)部合理布置冷卻水管，使塑件能夠均勻冷卻，減少翹曲變形等問(wèn)題。

頂出系統(tǒng)設(shè)計(jì)：設(shè)計(jì)合適的頂出機(jī)構(gòu)，確保在脫模時(shí)能夠平穩(wěn)地將塑件從模具中推出，且不會(huì)對(duì)塑件造成損壞。例如，對(duì)于電話(huà)機(jī)的按鍵等部位，可能需要采用小型的頂針進(jìn)行頂出，而對(duì)于機(jī)身等較大面積的部位，則可采用推板頂出等方式。

原材料選擇

塑料種類(lèi)：常見(jiàn)的用于注塑加工電話(huà)機(jī)模型的塑料有 ABS、PP、PC 等。ABS 塑料具有良好的強(qiáng)度、韌性和表面硬度，能夠滿(mǎn)足電話(huà)機(jī)模型的外觀和結(jié)構(gòu)要求；PP 塑料則具有較好的耐腐蝕性和柔韌性，適合一些需要彎曲或變形的部位；PC 塑料具有優(yōu)異的透明度和抗沖擊性能，可用于制作電話(huà)機(jī)的顯示屏等透明部件。

材料性能要求：根據(jù)電話(huà)機(jī)模型的具體使用環(huán)境和性能要求，選擇相應(yīng)性能的塑料材料。例如，如果電話(huà)機(jī)模型需要在戶(hù)外使用，應(yīng)選擇具有較好耐候性的塑料；如果需要承受一定的沖擊力，應(yīng)選擇抗沖擊性能較好的塑料。

顏色和外觀要求：可根據(jù)客戶(hù)的需求，選擇不同顏色的塑料原料或添加相應(yīng)的色母粒，以滿(mǎn)足電話(huà)機(jī)模型的外觀顏色要求。同時(shí)，還需要考慮塑料材料的光澤度、紋理等外觀特性，使其與電話(huà)機(jī)的整體設(shè)計(jì)風(fēng)格相匹配。

注塑成型工藝參數(shù)設(shè)置

注塑溫度：不同的塑料材料具有不同的加工溫度范圍。一般來(lái)說(shuō)，ABS 塑料的注塑溫度在 200℃-250℃之間，PP 塑料的注塑溫度在 180℃-230℃之間，PC 塑料的注塑溫度在 250℃-300℃之間。在實(shí)際注塑加工中，需要根據(jù)具體的塑料原料型號(hào)和注塑機(jī)的性能，合理調(diào)整注塑溫度，使塑料熔體能夠充分塑化，并且具有良好的流動(dòng)性。

注塑壓力：注塑壓力的大小取決于塑料的粘度、塑件的結(jié)構(gòu)和尺寸等因素。對(duì)于結(jié)構(gòu)復(fù)雜、壁厚較薄的電話(huà)機(jī)模型部件，需要較高的注塑壓力來(lái)保證塑料熔體能夠充滿(mǎn)型腔；而對(duì)于結(jié)構(gòu)簡(jiǎn)單、壁厚較大的部件，則可適當(dāng)降低注塑壓力。一般情況下，注塑壓力在 50MPa-150MPa 之間調(diào)整。

注塑速度：注塑速度對(duì)塑件的外觀質(zhì)量和成型效率有重要影響。較快的注塑速度可以提高生產(chǎn)效率，但可能會(huì)導(dǎo)致塑件表面出現(xiàn)流痕、氣泡等缺陷；較慢的注塑速度則可以使塑料熔體充分填充型腔，減少缺陷的產(chǎn)生，但會(huì)降低生產(chǎn)效率。因此，需要根據(jù)塑件的具體情況，合理調(diào)整注塑速度，一般在 10mm/s-50mm/s 之間選擇。

保壓壓力和時(shí)間：保壓階段的作用是補(bǔ)償塑料在冷卻過(guò)程中的收縮，提高塑件的密度和尺寸精度。保壓壓力一般為注塑壓力的 50%-80% 左右，保壓時(shí)間則根據(jù)塑件的壁厚和尺寸大小而定，一般在 5s-20s 之間。

冷卻時(shí)間：冷卻時(shí)間的長(zhǎng)短直接影響塑件的成型周期和質(zhì)量。冷卻時(shí)間過(guò)短，塑件可能會(huì)因未充分冷卻而出現(xiàn)變形、翹曲等問(wèn)題；冷卻時(shí)間過(guò)長(zhǎng)，則會(huì)降低生產(chǎn)效率。冷卻時(shí)間一般根據(jù)塑件的壁厚和材料的熱性能來(lái)確定，通常為 10s-60s 之間。

質(zhì)量控制與檢測(cè)

外觀檢查：主要檢查電話(huà)機(jī)模型的表面是否有缺陷，如氣泡、流痕、銀紋、熔接痕等，表面是否光滑平整，顏色是否均勻一致，是否有劃傷、變形等問(wèn)題。

尺寸精度測(cè)量：使用量具對(duì)電話(huà)機(jī)模型的關(guān)鍵尺寸進(jìn)行測(cè)量，如機(jī)身的長(zhǎng)度、寬度、高度，按鍵的尺寸和間距，聽(tīng)筒的直徑等，確保其尺寸偏差在設(shè)計(jì)要求的公差范圍內(nèi)。

性能測(cè)試：根據(jù)電話(huà)機(jī)模型的使用要求，進(jìn)行相應(yīng)的性能測(cè)試，如抗沖擊性能測(cè)試、耐磨損性能測(cè)試、耐熱性能測(cè)試等，以確保其在實(shí)際使用過(guò)程中能夠滿(mǎn)足性能要求。

裝配測(cè)試：將注塑加工好的電話(huà)機(jī)模型各部件進(jìn)行裝配，檢查其裝配是否順暢，各部件之間的配合是否緊密，是否存在干涉等問(wèn)題，確保電話(huà)機(jī)能夠正常組裝和使用。

后處理工藝

修邊：注塑成型后的電話(huà)機(jī)模型可能會(huì)在分型面、澆口等部位產(chǎn)生飛邊或毛刺，需要進(jìn)行修邊處理，以提高塑件的外觀質(zhì)量和裝配性能。

打磨：對(duì)于一些表面要求較高的部位，如電話(huà)機(jī)的外殼表面等，可能需要進(jìn)行打磨處理，使其表面更加光滑，手感更好。

表面處理：根據(jù)客戶(hù)的需求，可對(duì)電話(huà)機(jī)模型進(jìn)行表面處理，如噴油、絲印、電鍍等，以增加其表面的光澤度、耐磨性和裝飾性，提高產(chǎn)品的附加值。
