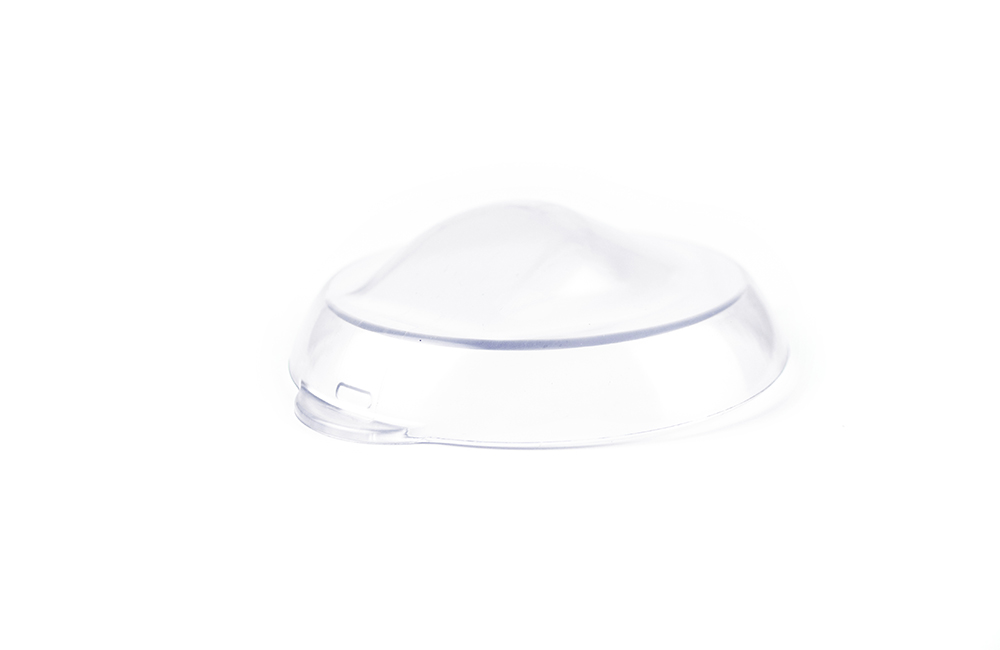

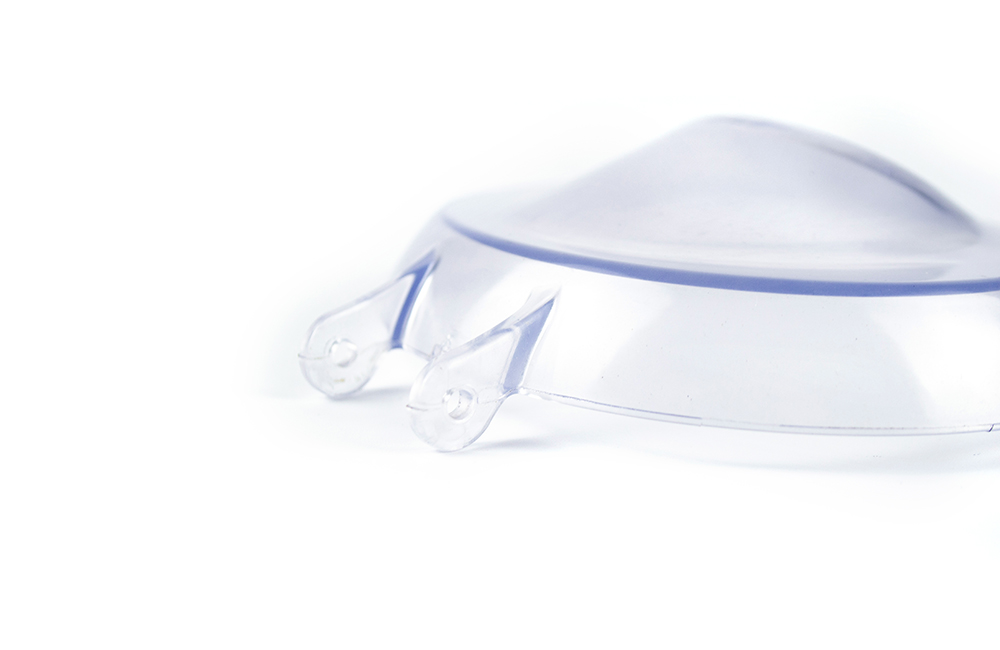

以下是關于 CNC 加工透明塑料手板外殼的詳細內容：

一、材料選擇

常用透明塑料材料

亞克力（PMMA）：

它具有高透明度，透光率可達 92% 左右，接近玻璃的透光性能。而且其機械性能良好，強度比較高，有一定的韌性，不易破碎。例如，在制作展示產(chǎn)品的透明外殼時，亞克力能很好地展示內部產(chǎn)品的細節(jié)。

加工性能較好，能夠通過 CNC 加工出復雜的形狀。不過，亞克力在加工過程中容易產(chǎn)生靜電，吸附灰塵，所以加工環(huán)境需要適當?shù)姆缐m措施。

聚碳酸酯（PC）：

透光率也較高，大約為 89%。它的抗沖擊性能非常出色，是普通玻璃的 250 倍，亞克力的 30 倍左右。這使得它在制作需要承受一定外力的透明手板外殼時很有優(yōu)勢，比如一些手持設備的外殼。

PC 材料在高溫下也能保持較好的性能，熱變形溫度較高。但它在加工過程中對刀具的磨損相對較大，需要選擇合適的刀具材料和切削參數(shù)。

材料特性對加工的影響

透明塑料的硬度一般低于金屬材料，在 CNC 加工時，切削力可以相對較小。但是，由于其容易產(chǎn)生劃痕和變形，所以裝夾方式和切削參數(shù)的選擇至關重要。例如，在裝夾時要避免過度擠壓材料，以免在表面留下痕跡。

二、CNC 加工工藝

編程設計

根據(jù)手板外殼的三維模型進行編程。編程軟件（如 Mastercam、UG 等）可以生成刀具路徑，精確控制刀具在透明塑料材料上的運動軌跡。在編程過程中，需要考慮加工余量、刀具半徑補償?shù)纫蛩亍＠?，對于有復雜曲面的手板外殼，要合理設置步距和切削深度，以保證曲面的精度和光潔度。

刀具選擇

刀具材料：

一般選用高速鋼（HSS）或硬質合金刀具。高速鋼刀具韌性好，適合加工一些形狀復雜的部位，但耐磨性相對較差。硬質合金刀具硬度高、耐磨性好，能夠在較高的切削速度下工作，提高加工效率，但它比較脆，在加工過程中要防止崩刃。

刀具類型：

對于平面加工，可以使用平底銑刀；對于曲面和輪廓加工，球頭銑刀是比較合適的選擇。刀具的直徑要根據(jù)加工部位的尺寸和精度要求來選擇，較小的刀具可以加工更精細的細節(jié)，但加工效率可能較低。例如，在加工手板外殼的按鍵孔等精細部位時，可能會用到直徑較小的刀具。

切削參數(shù)設置

切削速度：

透明塑料的切削速度一般比金屬材料高。以亞克力為例，切削速度可以設置在 100 – 500m/min 左右，具體數(shù)值要根據(jù)刀具材料、直徑和加工要求等因素調整。如果切削速度過低，會導致表面質量差，出現(xiàn)撕裂等現(xiàn)象；如果過高，可能會產(chǎn)生過多的熱量，使塑料熔化或變形。

進給量：

進給量要適中，過大的進給量會使切削力增大，導致材料變形和表面粗糙度增加。對于透明塑料，每齒進給量一般在 0.05 – 0.2mm/z 左右。

切削深度：

根據(jù)材料的厚度和加工余量來確定。在粗加工階段，切削深度可以適當大一些，以提高加工效率，但一般不超過材料厚度的 1/2。在精加工階段，切削深度要小，通常在 0.1 – 0.5mm 左右，以獲得良好的表面質量。

加工過程中的注意事項

由于透明塑料在加工過程中會產(chǎn)生熱量，需要進行有效的冷卻。一般采用壓縮空氣或冷卻液進行冷卻。壓縮空氣可以吹走切屑，同時帶走部分熱量；冷卻液不僅能冷卻，還能起到潤滑刀具的作用。不過，在使用冷卻液時，要注意其對透明塑料材料的影響，有些冷卻液可能會導致材料表面霧化或變色。

加工過程中要定期檢查刀具的磨損情況，及時更換磨損嚴重的刀具。刀具磨損會導致加工精度下降和表面質量變差。

三、后處理工藝

打磨拋光

打磨：

加工后的手板外殼表面可能會有刀痕和瑕疵，需要進行打磨?？梢允褂蒙凹埢蛏皫нM行打磨，從粗砂紙（如 120 目）開始，逐步使用細砂紙（如 600 目、1000 目等），將表面的刀痕磨平。在打磨過程中，要注意用力均勻，避免產(chǎn)生新的劃痕。

拋光：

拋光可以進一步提高表面的光潔度?？梢允褂脪伖飧嗯浜蠏伖廨嗊M行拋光。對于透明塑料，化學拋光也是一種選擇，通過化學溶液（如丙酮等）來溶解表面的微小凸起，使表面更加光滑。但化學拋光要注意安全，因為化學溶液可能具有腐蝕性和揮發(fā)性。

表面清潔

打磨拋光后，要徹底清潔手板外殼表面。可以使用超聲波清洗機，配合適當?shù)那逑磩?，去除表面的灰塵、油污和拋光殘留物。清洗后，要用干凈的壓縮空氣吹干或自然晾干，以防止水漬殘留。

表面防護

有些透明塑料手板外殼需要進行表面防護，以防止刮傷和老化?？梢圆捎觅N膜的方式，在表面貼上透明的保護膜，如 PET 保護膜。這種保護膜具有良好的耐磨性和透明度，可以有效保護手板外殼的表面。另外，也可以通過噴涂透明的保護漆來提高表面的硬度和耐磨性。
